Curva S de avanço da obra

O que é a Curva S de avanço da obra?

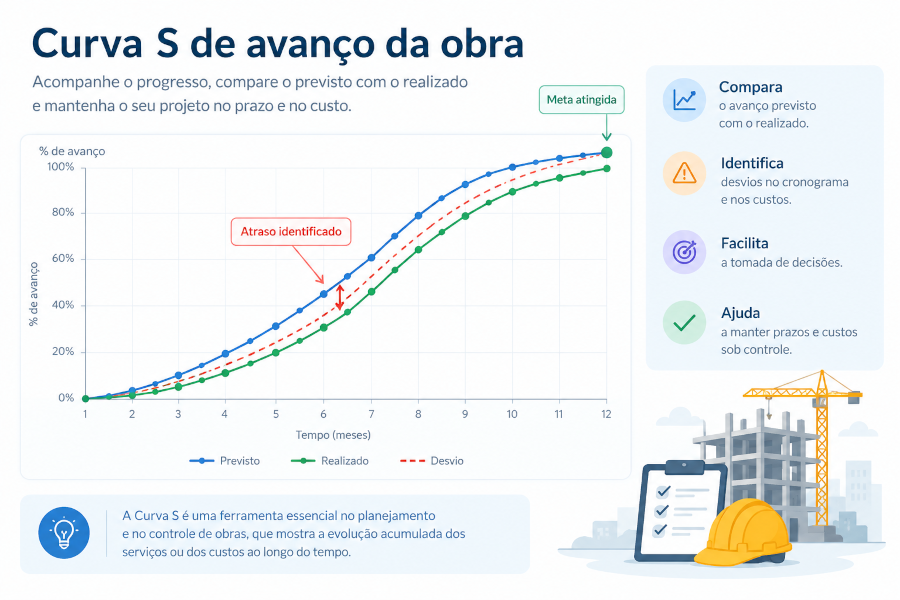

A Curva S de avanço da obra é um gráfico utilizado no planejamento e no acompanhamento da execução de empreendimentos da construção civil. Ela representa a evolução acumulada do avanço físico ou financeiro ao longo do tempo, permitindo visualizar como o progresso da obra se desenvolve em relação ao cronograma estabelecido.

Seu nome está relacionado ao formato frequentemente observado no gráfico: no início da obra, o avanço costuma ocorrer de maneira mais lenta; na fase intermediária, o ritmo de execução tende a aumentar; e, próximo à conclusão, o crescimento acumulado volta a desacelerar. Esse comportamento é comum em muitas obras, embora o formato da curva possa variar conforme as características do empreendimento, o planejamento e as condições de execução.

A Curva S pode ser utilizada tanto para planejar a evolução esperada da obra quanto para monitorar o desempenho durante sua execução. Quando os dados previstos e realizados são representados no mesmo gráfico, torna-se mais fácil identificar diferenças entre o planejamento e a situação efetiva do empreendimento.

Para que serve a Curva S na construção civil?

A Curva S auxilia engenheiros, arquitetos, gestores e responsáveis pelo planejamento a acompanhar o desempenho da obra ao longo do tempo. Sua principal finalidade é transformar informações do cronograma e da execução em uma representação visual que facilite a análise do progresso acumulado.

Entre suas principais aplicações estão:

• Acompanhar o avanço físico: verificar a evolução dos serviços executados em relação ao total previsto.
• Monitorar o avanço financeiro: acompanhar a evolução acumulada dos valores previstos ou realizados ao longo do período.
• Identificar desvios do cronograma: reconhecer períodos em que o avanço real está abaixo ou acima do planejado.
• Apoiar decisões gerenciais: avaliar a necessidade de reforçar equipes, reorganizar atividades ou rever estratégias de execução.
• Melhorar a comunicação: apresentar a situação da obra de maneira visual para clientes, gestores, investidores e demais envolvidos.

Como funciona a Curva S?

Para elaborar uma Curva S, é necessário definir um período de acompanhamento, estabelecer o avanço previsto para cada intervalo e calcular os valores acumulados ao longo do cronograma. Durante a execução, os dados reais são registrados e comparados com os valores planejados.

O eixo horizontal do gráfico representa o tempo, que pode ser organizado em dias, semanas ou meses. O eixo vertical representa o avanço acumulado, expresso em percentual ou em valores monetários, conforme o objetivo da análise.

Quando a curva representa o avanço físico, os percentuais indicam a parcela acumulada do escopo executada. Já na Curva S financeira, os valores podem representar os custos acumulados, os desembolsos previstos ou o valor acumulado dos serviços medidos. É importante definir claramente o indicador utilizado, pois custo, desembolso e valor medido não são necessariamente equivalentes.

Curva S prevista e Curva S realizada

A Curva S prevista representa a evolução esperada conforme o planejamento inicial ou a linha de base do cronograma. Ela é elaborada com base nas atividades programadas, suas durações, seus quantitativos, seus custos e a distribuição prevista dos serviços ao longo do tempo.

A Curva S realizada representa o progresso efetivamente alcançado em cada período de acompanhamento. Para construí-la, são utilizados registros da execução, medições dos serviços, quantitativos realizados ou informações financeiras correspondentes ao indicador adotado.

A comparação entre as duas curvas permite avaliar o desempenho da obra:

• Curva realizada abaixo da prevista: indica que o avanço acumulado está inferior ao planejado, podendo sinalizar atraso ou ritmo de execução menor que o esperado.
• Curva realizada próxima da prevista: indica que a evolução acumulada está alinhada ao planejamento, dentro dos critérios e da precisão dos dados utilizados.
• Curva realizada acima da prevista: indica avanço acumulado superior ao programado, o que pode representar antecipação de serviços ou diferenças na distribuição do trabalho executado.

Essas interpretações devem considerar o caminho crítico, as dependências entre atividades, a qualidade das medições e o escopo efetivamente executado. Um avanço físico acumulado superior ao previsto, por exemplo, não garante que a data final da obra será antecipada se atividades críticas continuarem atrasadas.

Como elaborar uma Curva S de avanço da obra?

A elaboração do gráfico depende de um planejamento consistente e de informações atualizadas sobre a execução. Um procedimento comum envolve as seguintes etapas:

1. Definir o escopo da obra: identificar os serviços, as etapas e os quantitativos que farão parte do acompanhamento.
2. Elaborar o cronograma: estabelecer as atividades, suas durações, as relações de precedência e os períodos previstos de execução.
3. Definir o indicador de avanço: escolher entre avanço físico, custo acumulado, desembolso ou outro indicador compatível com a finalidade do controle.
4. Distribuir o avanço previsto no tempo: estimar a parcela de trabalho ou de valor correspondente a cada período do cronograma.
5. Calcular os valores acumulados: somar progressivamente os valores previstos para obter a curva de referência.
6. Registrar o avanço realizado: atualizar os dados com base nos serviços efetivamente executados ou nos registros financeiros correspondentes.
7. Construir e analisar o gráfico: representar as curvas prevista e realizada e verificar as diferenças ao longo do período.

Para que a comparação seja válida, os dados previstos e realizados devem utilizar critérios compatíveis. No acompanhamento físico, por exemplo, é necessário definir como cada serviço contribui para o percentual total, evitando que atividades de naturezas diferentes sejam somadas sem um critério de ponderação adequado.

Exemplo de Curva S em uma obra

Considere uma obra com duração planejada de cinco meses. Ao final de cada mês, o planejamento estabelece os seguintes percentuais acumulados de avanço físico:

Nesse exemplo, a obra apresenta avanço acumulado inferior ao previsto durante os quatro primeiros meses. Ao final do terceiro mês, por exemplo, a diferença é de 12 pontos percentuais: o planejado era atingir 60%, mas o realizado chegou a 48%.

Ao final do quinto mês, as duas curvas atingem 100%. Isso indica que o avanço físico total considerado no exemplo foi alcançado até o término do período planejado. Entretanto, a Curva S isoladamente não demonstra se todas as atividades foram concluídas nas datas originalmente previstas, nem se houve impactos nos custos ou na qualidade.

Na prática, a análise desses desvios deve ser complementada pela verificação das atividades atrasadas, das causas da perda de ritmo e dos possíveis efeitos sobre o caminho crítico e a data de conclusão do empreendimento.

Qual é a diferença entre Curva S física e financeira?

A Curva S física acompanha a evolução dos serviços executados, geralmente expressa em percentual acumulado. Ela permite avaliar o progresso material da obra em relação ao escopo planejado.

A Curva S financeira acompanha a evolução acumulada de um indicador monetário, como custos previstos, desembolsos ou valores dos serviços medidos. Ela auxilia no planejamento dos recursos financeiros e no acompanhamento do comportamento econômico do empreendimento.

As duas curvas podem apresentar comportamentos diferentes. Uma obra pode avançar fisicamente sem que os pagamentos ocorram no mesmo período, por exemplo, devido aos prazos de medição e faturamento. Da mesma forma, determinados desembolsos podem ocorrer antes da execução física, como na aquisição antecipada de materiais.

Por esse motivo, é importante não interpretar uma Curva S financeira como se ela representasse automaticamente o avanço físico da construção. O indicador deve estar identificado e ser analisado de acordo com sua finalidade.

Cuidados ao utilizar a Curva S

A Curva S é uma ferramenta de controle, mas sua utilidade depende da qualidade do planejamento e da atualização das informações. Alguns cuidados importantes incluem:

• Manter o cronograma atualizado e registrar os avanços realizados com frequência adequada.
• Utilizar critérios consistentes para medir e ponderar o avanço físico dos diferentes serviços.
• Preservar a linha de base aprovada para que os desvios em relação ao planejamento original continuem identificáveis.
• Investigar as causas dos desvios, em vez de analisar apenas a distância entre as curvas.
• Verificar os impactos sobre as atividades críticas, os custos, os recursos e a data final da obra.
• Evitar conclusões baseadas em dados incompletos, estimativas pouco confiáveis ou períodos de medição diferentes.

Quando há mudanças relevantes no escopo ou no prazo contratual, pode ser necessário aprovar uma revisão do planejamento. Nesses casos, é recomendável preservar o histórico da linha de base anterior e documentar as alterações, permitindo distinguir o desempenho em relação ao plano original daquele observado em relação ao plano revisado.

Curva S e planejamento de obras com o Orçamentador

Um acompanhamento consistente da Curva S começa com informações organizadas sobre os serviços, os quantitativos, os custos e os períodos de execução. Um orçamento detalhado, associado a um cronograma bem estruturado, fornece uma base importante para distribuir os valores previstos e acompanhar a evolução física e financeira do empreendimento.

Com o Orçamentador, você pode elaborar orçamentos de obras, organizar os serviços por etapas e trabalhar com composições e insumos para estruturar os custos do empreendimento. Conheça o aplicativo e utilize essas informações como apoio ao planejamento e ao controle da sua obra.
