Gráfico de Gantt

O que é gráfico de Gantt?

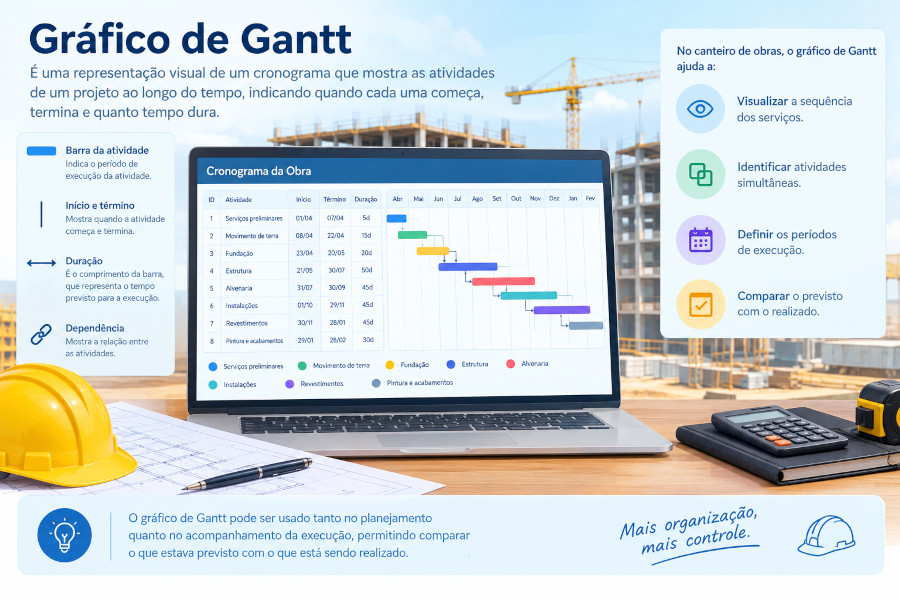

O gráfico de Gantt é uma representação visual de um cronograma que apresenta as atividades de um projeto ao longo de uma linha do tempo. Cada atividade é representada por uma barra cuja posição indica quando ela começa e termina, enquanto seu comprimento representa sua duração.

Em obras, o gráfico de Gantt facilita a visualização da sequência dos serviços, das atividades que acontecem simultaneamente e dos períodos previstos para execução.

Ele pode ser utilizado tanto na elaboração do planejamento quanto no acompanhamento da execução, permitindo comparar o que estava previsto com o que está sendo realizado.

Como funciona um gráfico de Gantt?

Em sua forma mais simples, o gráfico possui duas dimensões principais:

• eixo vertical: apresenta as atividades ou etapas do projeto;
• eixo horizontal: representa o tempo, dividido em dias, semanas ou meses.

Uma barra horizontal é posicionada para cada atividade. O início da barra representa o início planejado do serviço e o final representa sua conclusão.

Por exemplo, considerando uma programação de segunda a sexta-feira, sem considerar feriados:

As datas demonstram também que Alvenaria e Instalações podem ser executadas simultaneamente, pois ambas dependem da conclusão da Estrutura, mas não dependem uma da outra.

Para que serve o gráfico de Gantt?

O gráfico de Gantt transforma uma lista de atividades e prazos em uma representação visual mais fácil de interpretar.

Entre suas principais aplicações em uma obra estão:

• visualizar a programação dos serviços;
• identificar quando cada atividade deve começar e terminar;
• visualizar atividades executadas simultaneamente;
• acompanhar atrasos e antecipações;
• organizar a sequência de execução;
• identificar períodos com maior concentração de atividades;
• acompanhar o avanço do planejamento ao longo do tempo;
• facilitar a comunicação do cronograma com equipes e responsáveis.

Como elaborar um gráfico de Gantt para uma obra?

A elaboração começa pela definição das atividades que farão parte do cronograma. Em seguida, são estabelecidas as durações, as dependências e as datas de execução.

Um procedimento simplificado pode seguir estas etapas:

1. listar as etapas e atividades da obra;
2. definir a duração de cada atividade;
3. estabelecer as predecessoras e demais dependências;
4. determinar as datas previstas de início e término;
5. organizar as atividades em uma linha do tempo;
6. representar cada atividade por uma barra;
7. adicionar informações de acompanhamento, quando necessário.

Quanto mais detalhado for o cronograma, maior será a quantidade de atividades representadas. Por isso, o nível de detalhamento deve ser adequado ao objetivo do planejamento.

Exemplo de gráfico de Gantt para uma obra

Considere as seguintes atividades, utilizando dias úteis de segunda a sexta-feira e sem considerar feriados:

As datas resultam diretamente das durações e das relações de dependência. A Estrutura começa após a conclusão das Fundações. Alvenaria e Instalações começam após a Estrutura e podem ocorrer em paralelo. Já os Revestimentos aguardam a conclusão das duas atividades.

Uma representação simplificada desse cronograma em semanas seria:

O gráfico demonstra visualmente que Alvenaria e Instalações são executadas simultaneamente durante parte do cronograma. Os Revestimentos somente começam depois que ambas são concluídas.

Gantt e predecessoras

O gráfico de Gantt pode ser complementado pelas relações de dependência entre as atividades. Essas relações ajudam a definir a posição das barras na linha do tempo.

Por exemplo, se a Estrutura depende da conclusão das Fundações, sua barra deverá começar após o término das Fundações, considerando a relação de dependência estabelecida no cronograma.

Quando uma atividade possui mais de uma predecessora, seu início pode depender da conclusão de todas elas. Esse tipo de relação é especialmente importante em obras com várias frentes de trabalho.

No exemplo anterior, os Revestimentos possuem duas predecessoras: Alvenaria e Instalações. Como Alvenaria termina em 04/05/2026 e Instalações termina em 30/04/2026, os Revestimentos somente podem começar em 05/05/2026.

O uso correto das predecessoras torna o gráfico de Gantt mais coerente com a lógica real de execução.

Gantt e caminho crítico

O gráfico de Gantt também pode ser utilizado para visualizar atividades pertencentes ao caminho crítico.

Entretanto, o gráfico de Gantt e o caminho crítico são conceitos diferentes. O Gantt é uma forma de representar visualmente o cronograma, enquanto o caminho crítico é uma análise das relações, durações e folgas das atividades para identificar aquelas que determinam a duração mínima do projeto.

Um sistema de planejamento pode destacar visualmente as atividades críticas no próprio gráfico de Gantt, facilitando o acompanhamento dos prazos.

Gantt planejado e Gantt realizado

Uma aplicação importante do gráfico de Gantt é comparar o planejamento original com a execução real.

Para isso, podem ser apresentadas informações como:

• data planejada de início;
• data planejada de término;
• data real de início;
• data real de término;
• percentual executado;
• situação da atividade.

Essa comparação permite identificar rapidamente atividades que estão atrasadas, adiantadas ou dentro do prazo.

Por exemplo, uma atividade planejada para ocorrer entre os dias 10 e 15 pode ter começado no dia 12. Nesse caso, a representação gráfica permite visualizar o deslocamento em relação ao planejamento original.

Gantt e avanço físico

O gráfico de Gantt pode também ser associado ao avanço físico da obra.

Nesse caso, além de mostrar quando uma atividade deveria ocorrer, o cronograma pode apresentar quanto dela já foi executado.

Isso permite identificar situações como:

• atividade prevista para o período, mas ainda não iniciada;
• atividade iniciada dentro do prazo, mas com execução abaixo do esperado;
• atividade adiantada em relação ao planejamento;
• atividade concluída antes da data prevista.

Essa combinação torna o Gantt uma ferramenta de acompanhamento, e não apenas de planejamento inicial.

Gantt em dias, semanas ou meses

A escala de tempo utilizada no gráfico deve ser adequada ao nível de detalhamento do cronograma.

Para atividades de curta duração, pode ser mais útil utilizar uma escala diária. Em planejamentos de médio prazo, semanas podem oferecer uma visualização mais adequada. Para obras de longa duração, meses podem ser mais convenientes.

Vantagens do gráfico de Gantt

Entre as principais vantagens estão:

• Visualização: transforma informações do cronograma em uma representação gráfica fácil de interpretar.
• Organização: facilita a visualização da sequência dos serviços.
• Identificação de simultaneidade: permite visualizar atividades que acontecem no mesmo período.
• Acompanhamento: facilita a comparação entre o planejado e o realizado.
• Comunicação: ajuda a apresentar o planejamento para equipes, clientes e demais envolvidos.
• Controle: permite identificar visualmente atrasos e mudanças no cronograma.

Limitações do gráfico de Gantt

Apesar de ser uma ferramenta bastante útil, o Gantt não substitui a análise do planejamento.

Um gráfico pode mostrar que duas atividades estão programadas para o mesmo período, mas isso não significa necessariamente que elas possam ser executadas simultaneamente. É necessário verificar recursos, equipes, equipamentos, espaço físico e relações de dependência.

Da mesma forma, simplesmente deslocar uma barra no gráfico não resolve um problema de cronograma. É necessário analisar as consequências dessa alteração sobre as atividades sucessoras, as folgas e o caminho crítico.

Por isso, o Gantt deve ser utilizado em conjunto com outras informações de planejamento.

Gráfico de Gantt e planejamento de obras

O gráfico de Gantt é especialmente útil quando integrado a um sistema de planejamento que permita definir atividades, durações, predecessoras, períodos e progresso.

Quando essas informações são mantidas atualizadas, o gráfico deixa de ser apenas uma representação do planejamento inicial e passa a funcionar como uma ferramenta de acompanhamento contínuo da obra.

Ele pode ser utilizado em conjunto com o cronograma físico e o cronograma físico-financeiro, permitindo relacionar prazo, execução e valores previstos.

Conclusão

O gráfico de Gantt é uma das formas mais práticas de visualizar um cronograma de obra. Ao representar as atividades em uma linha do tempo, ele facilita a compreensão das durações, sequências, sobreposições e períodos de execução.

Seu maior benefício está na capacidade de transformar uma grande quantidade de informações de planejamento em uma representação visual simples de acompanhar.

Quando combinado com predecessoras, folgas, caminho crítico e informações de avanço físico, o Gantt se torna uma ferramenta importante não apenas para elaborar o cronograma, mas também para acompanhar e controlar a execução da obra.
